پروڈکٹ کا صفحہ: دیوار-ماؤنٹڈ میٹل الیکٹریکل ڈسٹری بیوشن باکس

ہیرو سیکشن - جاب-سائٹ کی حقیقت

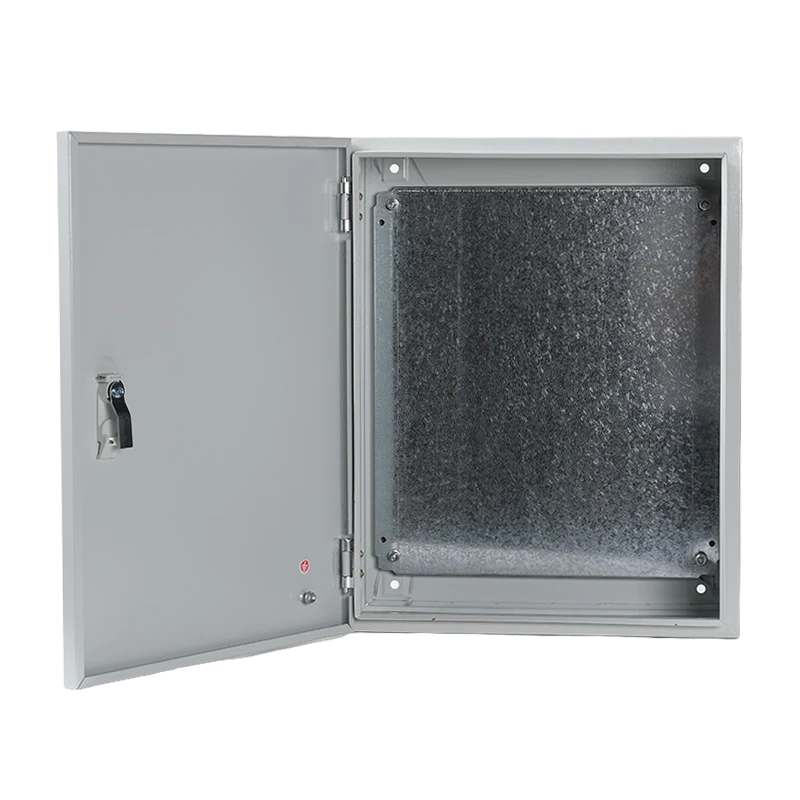

وال-ماؤنٹڈ میٹل الیکٹریکل ڈسٹری بیوشن باکس

اصلی جاب سائٹس کے لیے بنایا گیا ہے۔ نہ صرف کیٹلاگ صفحات۔

آپ کی کیبلز پہلے ہی ٹرے میں ہیں۔ آپ کی دیوار کنکریٹ کی ہے۔ آپ کی ٹائم لائن کل کی ہے۔ یہ وہ دیوار ہے جو درحقیقت دیوار کے ساتھ فٹ بیٹھتی ہے، ٹرے سے ملتی ہے، اور بحری جہاز ختم ہونے کے لیے تیار ہیں۔

📐 اپنا وال لے آؤٹ اپ لوڈ کریں - 8 گھنٹے میں ڈرائنگ حاصل کریں۔
📦 نمونہ خانہ کی درخواست کریں۔
⚡ 50+ یونٹس کے لیے بلک اقتباس

مسئلہ: زیادہ تر "معیاری" بکس حقیقی تنصیب کے لیے نہیں بنائے گئے ہیں۔

اگر آپ نے برقی تنصیب کے منصوبے کا انتظام کیا ہے، تو آپ کو اس کے درمیان فرق معلوم ہوگا۔کیٹلاگ کیا وعدہ کرتا ہے۔اورسائٹ کا مطالبہ کیا ہے۔:

کیٹلاگ وعدہ	جاب-سائٹ کی حقیقت
"یونیورسل ماؤنٹنگ"	کنکریٹ اینکرز قطار میں نہیں لگتے۔ باکس ٹیڑھا ہو کر بیٹھا ہے۔
"معیاری کیبل اندراج"	آپ کی کیبل ٹرے باکس کے اوپر 50mm ختم ہو جاتی ہے۔ اب آپ سائٹ پر دھات کاٹ رہے ہیں۔
"مناسب وینٹیلیشن"	پینل گرم چلتا ہے کیونکہ وینٹ دیوار کا سامنا کرتے ہیں۔
"IP ریٹیڈ"	تیسرا دروازہ کھلنے کے دوران گسکیٹ باہر گر جاتا ہے۔
"DIN ریل شامل ہے"	ایک ریل، فکسڈ پوزیشن، اور آپ کے اجزاء گہرائی کے مطابق نہیں ہیں۔

ان میں سے ہر ایک "چھوٹے" مسئلے پر گھنٹے لگتے ہیں۔ 200-یونٹ کمرشل فٹ آؤٹ پر، یعنیتاخیر نہیں - یہ ایک مارجن قاتل ہے۔

QHECO فرق: صرف مینوفیکچرنگ کے لیے نہیں، تنصیب کے لیے انجینئرڈ

ہم ان دیواروں کو ڈیزائن کرتے ہیں-ماؤنٹڈ میٹل ڈسٹری بیوشن بکس کو پیچھے کی طرف -کنکریٹ کی دیوار اور کیبل ٹرے سے شروع ہو کر، اور اجزاء تک اندر کی طرف کام کرنا۔

1. دیوار-پہلا چڑھنے والا فن تعمیر

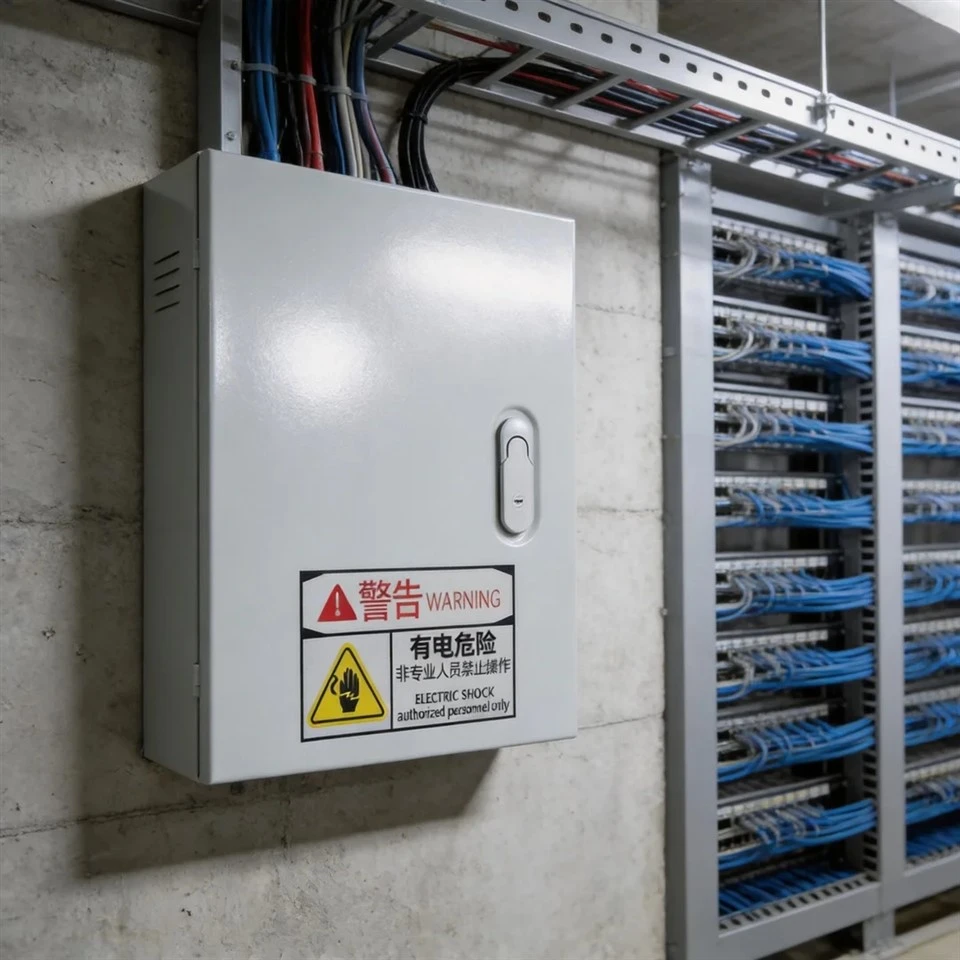

آپ کی اپ لوڈ کردہ تصویر بالکل وہی چیز دکھاتی ہے جو ہم حل کرتے ہیں: کنکریٹ کی دیوار پر فلش لگا ہوا ایک باکس، جس کے اوپر کیبل ٹرے چل رہی ہے۔

سلاٹ شدہ بیرونی بڑھتے ہوئے لگ4 کونوں پر - افقی یا عمودی ایڈجسٹمنٹ ±15 ملی میٹر۔ یہاں تک کہ اگر آپ کے کنکریٹ اینکرز تھوڑا سا بند ہیں، باکس اب بھی مربع بیٹھا ہے.

پیچھے والا پینل- دیوار کی سطح سے 10 ملی میٹر دور بیٹھتا ہے، نمی کو پھنسنے سے روکتا ہے اور ضرورت پڑنے پر نالی کو پیچھے سے گزرنے دیتا ہے۔

فلش-ماؤنٹ آپشن- تیار شدہ اندرونی جگہوں کے لیے جہاں پروٹرشن اہمیت رکھتا ہے۔

2. کیبل ٹرے اور نالی کا انٹیگریشن

آپ کی تصویر کا باکس براہ راست کیبل ٹرے کے نیچے بیٹھا ہے۔ یہ حادثاتی نہیں ہے - اس طرح جدید عمارتیں تاروں سے جڑی ہوئی ہیں۔

اوپر-انٹری گلینڈ پلیٹسمعیاری کیبل ٹرے کی چوڑائی (50 ملی میٹر، 100 ملی میٹر، 150 ملی میٹر) سے ملنے کے لیے پہلے سے پنچ

ناک آؤٹ-فری زونجہاں آپ سوراخ نہیں چاہتے ہیں۔ ٹھوس دھات جہاں آپ کرتے ہیں۔

اندرونی کیبل مینجمنٹ بریکٹ- آنے والی ٹرے کیبلز براہ راست بس باروں کو عبور کیے بغیر نیچے جھاڑی اور ختم ہوجاتی ہیں

سائیڈ وینٹیلیشن لوورزاوپر سے پانی داخل کیے بغیر ٹرے لائن - ہوا کے بہاؤ کے نیچے پوزیشن میں

3. تھرمل مینجمنٹ جو اصل میں کام کرتا ہے۔

سائیڈ-وال وینٹیلیشن سلاٹ (آپ کی تصویر میں نظر آتے ہیں) درست ہیں-اس کے ساتھ مہرنیچے کی طرف-سامنے والے لوور- ہوا اندر جاتی ہے، پانی ٹپکتا ہے۔ کے ساتھ مل کر:

اندرونی چمنی کا اثرڈیزائن: گرم ہوا اٹھتی ہے اور اوپر کے وینٹوں سے نکلتی ہے (اختیاری)

اجزاء کے وقفے کے رہنمالیزر-ماؤنٹنگ پلیٹ پر اینچ کیا گیا - مزید اندازہ نہیں لگا سکتا کہ آیا آپ کی بریکر کلیئرنس کوڈ کو پورا کرتی ہے

اختیاری پنکھا-کٹ آؤٹاعلی کثافت والی تنصیبات کے لیے IP55-ریٹیڈ فلٹر فین کے ساتھ

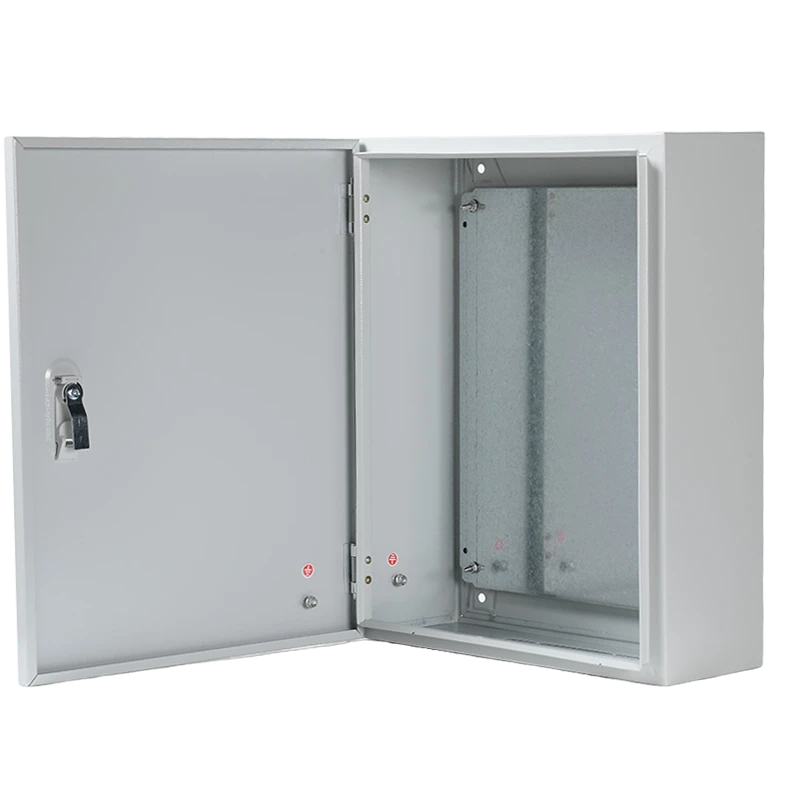

4. دروازہ اور رسائی جو روزمرہ کے استعمال سے بچ جاتی ہے۔

چھپا ہوا قبضہ120 ڈگری کھلنے کے ساتھ - گزرتی ہوئی کیبلز کو نہیں روکتا

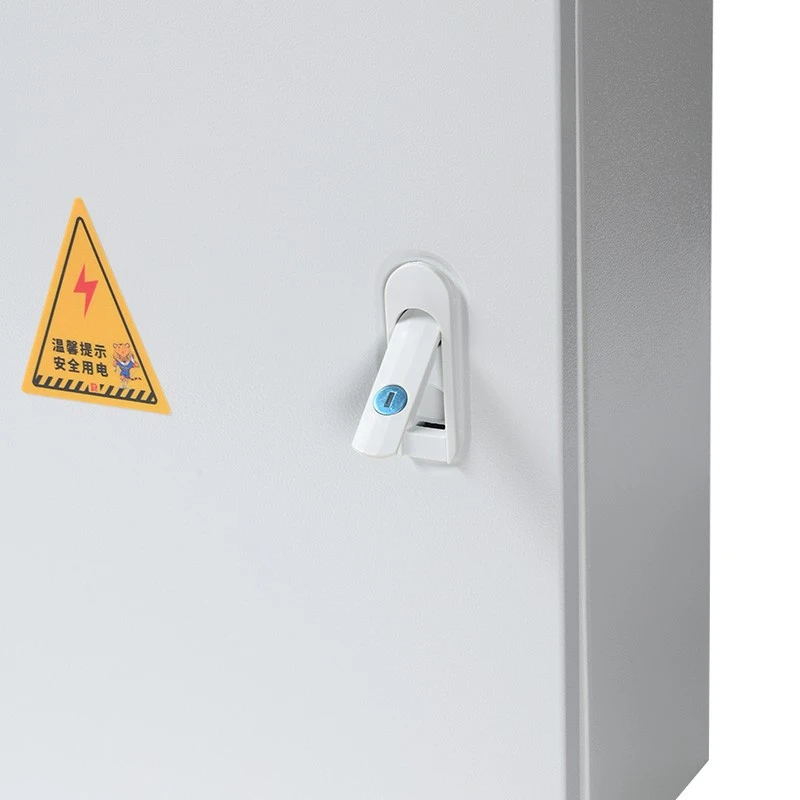

کوارٹر-کیم لاک کو موڑ دیں۔2 کلیدی سیٹ کے ساتھ؛ آؤٹ ڈور سائٹس کے لیے پیڈلاک ہاسپ میں اپ گریڈ کریں۔

مسلسل PU gasketدروازے کے فریم سے جڑا ہوا ہے، باڈی - سے نہیں تاکہ وائرنگ کے لیے دروازے کو ہٹانے پر یہ باہر نہ گرے۔

اختیاری شفاف ونڈودیوار کو کھولے بغیر میٹر یا اشارے کی نمائش کے لیے

آپ تصویر میں کیا دیکھتے ہیں - اور اس کا کیا مطلب ہے۔

آپ نے جو تصویر اپ لوڈ کی ہے وہ درسی کتاب کی صنعتی تنصیب ہے۔ آئیے اس کو توڑتے ہیں کہ یہ مخصوص ترتیب کیوں کام کرتی ہے:

بصری عنصر	انجینئرنگ کا فیصلہ
RAL 7035 لائٹ گرے ایپوکسی کوٹنگ	UV-مستحکم، بیرونی نمائش میں چاک نہیں ہوتا ہے۔ بصری مستقل مزاجی کے لیے معیاری کیبل ٹرے کے رنگ سے میل کھاتا ہے۔
دو لسانی وارننگ لیبل (چینی/انگریزی)	OSHA/IEC 60417 حفاظتی تعمیل؛ ہم ANSI Z535، ISO 7010، یا حسب ضرورت حفاظتی نشانات فراہم کر سکتے ہیں۔
سائیڈ وینٹیلیشن سلاٹ	غیر ہوادار برقی کمروں کے لیے غیر-کولنگ؛ لوورڈ ڈیزائن آئی پی کی درجہ بندی کو برقرار رکھتا ہے۔
فلش وال ماونٹنگ	باکس کے پیچھے کوئی خلا - کیڑوں کے داخلے کو نہیں روکتا اور خوراک/فارما کی سہولت کے آڈٹ کو پورا کرتا ہے
کیبل ٹرے براہ راست اوپر	اوپر-انٹری گلینڈ پلیٹ ٹرے ختم ہونے کے ساتھ سیدھ میں ہوتی ہے؛ سائٹ پر ڈرلنگ کی ضرورت نہیں-
کنکریٹ وال سبسٹریٹ	ہیوی-ڈیوٹی ایکسپینشن اینکر ماؤنٹنگ لگز 50kg+ پل-آؤٹ لوڈ کے لیے درجہ بند

مواد اور تکمیل - ماحول سے ملائیں، بجٹ سے نہیں۔

گریڈ	مواد	کے لیے بہترین	ختم کرنا
معیاری صنعتی	1.2 ملی میٹر کولڈ-رولڈ اسٹیل	اندرونی تجارتی، خشک صنعتی	Epoxy پاؤڈر کوٹ، RAL 7035
سنکنرن مزاحم	1.5 ملی میٹر کولڈ-رولڈ اسٹیل + اینٹی-سنکنرن پرائمر	ساحلی، مرطوب، کیمیائی نمائش	Epoxy پاؤڈر کوٹ، اپنی مرضی کے مطابق RAL
میرین / فوڈ گریڈ	1.5 ملی میٹر سٹینلیس سٹیل 304	فوڈ پروسیسنگ، میرین، فارما	برش یا الیکٹرو پولش
انتہائی ڈیوٹی	2.0 ملی میٹر سٹینلیس سٹیل 316	سمندری، بھاری کیمیکل، ساحلی	الیکٹرو پولش، غیر فعال

یقین نہیں ہے کہ کون سا گریڈ؟ہمیں اپنے پراجیکٹ کا مقام بتائیں (ساحلی فاصلہ، نمی، کیمیائی نمائش) اور ہم اسے - کوئی اپ سیل نہیں، صرف صحیح مواد بتاتے ہیں۔

داخلی ترتیب - اپنا باکس وصول کرنے کے تین طریقے

خالی خول

باکس + ماؤنٹنگ پلیٹ + DIN ریل

آپ آبادی اور تار

تیز ترین ترسیل، سب سے کم قیمت

اجزاء-تیار

آپ کے مخصوص بریکرز / ٹرمینلز کے لیے پہلے سے-ڈرل کیا گیا۔

ارتھ بس بار اور نیوٹرل بار انسٹال ہے۔

آپ تار، ہم نہیں

مکمل طور پر وائرڈ اور ٹیسٹ شدہ

ایم سی بی، آر سی ڈی، ٹرمینل بلاکس، ٹائمر - آپ کی منصوبہ بندی کے مطابق انسٹال اور وائرڈ

فیکٹری ڈائی الیکٹرک ٹیسٹ اور تسلسل کی جانچ

اپنی کیبلز کو لینڈ کریں، توانائی پیدا کریں، ہو گیا۔

سائز کی حد - کیونکہ "ایک سائز سب پر فٹ بیٹھتا ہے" کچھ بھی نہیں فٹ بیٹھتا ہے۔

سلسلہ	H × W × D (mm)	عام درخواست
QH-منی	200×150×100 سے 300×250×150	جنکشن بکس، چھوٹے کنٹرول سرکٹس
QH-کومپیکٹ	400×300×150 سے 500×400×200	موٹر اسٹارٹرز، پی ایل سی ہاؤسنگز، لائٹنگ پینلز
QH-معیاری	600×400×200 سے 800×600×250	ڈسٹری بیوشن پینلز، میٹر انکلوژرز، ایم سی بی بورڈز
QH-بڑا	1000×800×300 سے 1200×1000×300	مین ڈسٹری بیوشن، اے ٹی ایس کنٹرولرز، انورٹر ہاؤسنگ
QH-اپنی مرضی کے مطابق	کوئی بھی غیر-معیاری جہت	ریٹروفٹ کی تبدیلی، مشینری کا انضمام

تمام جہتیں ہیں۔بیرونی. اندرونی کلیئرنس دیوار-ماؤنٹ لگ اور دروازے کی موٹائی کے لحاظ سے 30–50mm تک کم ہو جاتی ہے۔

سرٹیفیکیشن اور تعمیل - جو آپ کا انسپکٹر دیکھنا چاہتا ہے۔

✅ آئی ای سی 62208- خالی انکلوژر کا معیار

✅ IEC 61439-2- کم وولٹیج والے سوئچ گیئر کے لیے- (جب آبادی ہو)

✅ IP55/IP56/IP65/IP66- فریق ثالث-لیب کا تجربہ کیا گیا، رپورٹس دستیاب ہیں۔

✅ سی ای مارکنگ- EU مارکیٹ تک رسائی

✅ RoHS- خطرناک مادے کی تعمیل

✅ UL 508A- صنعتی کنٹرول پینل (شمالی امریکہ کے منصوبوں کی درخواست پر دستیاب)

ہر یونٹ اس کے ساتھ بھیجتا ہے:

ٹیسٹ سرٹیفکیٹ (آبادی والے پینلز کے لیے)

مواد کی تصدیق (سٹینلیس سٹیل کے آرڈرز کے لیے)

آئی پی ٹیسٹ رپورٹ (درخواست پر)

سیریل نمبروں کے ساتھ پیکنگ لسٹ

پیکجنگ اور لاجسٹکس - پہنچیں تیار، مرمت شدہ نہیں۔

تفصیل	تفصیلات
انفرادی پیکیجنگ	PE آستین + 5-کارنر پروٹیکٹر کے ساتھ نالیدار کارٹن
بلک پیکیجنگ	پلائیووڈ پیلیٹ، پٹا ہوا، نمی-ریپڈ بیریئر
لیبل لگانا	سیریل نمبر بارکوڈ، پروجیکٹ کا حوالہ، ہینڈلنگ ہدایات
دستاویزی	پیکنگ لسٹ، مطابقت کا سرٹیفکیٹ، انسٹالیشن گائیڈ (کثیر لسانی)
MOQ	1 ٹکڑا (نمونہ) / 50 ٹکڑے (برانڈنگ کے ساتھ اپنی مرضی کے OEM)
نمونہ لیڈ ٹائم	5-8 دن
پیداوار کا لیڈ ٹائم	پیچیدگی کے لحاظ سے 12-20 دن
شپنگ	EXW/FOB ننگبو/CIF/DDP

اکثر پوچھے گئے سوالات - وہ سوالات جو ٹھیکیدار اصل میں پوچھتے ہیں۔

سوال: کیا آپ اوپر داخلے کے لیے میری موجودہ کیبل ٹرے کی چوڑائی سے مل سکتے ہیں؟A: ہاں۔ ہم آپ کے ٹرے کے طول و عرض - 50ملی میٹر، 100 ملی میٹر، 150 ملی میٹر، یا حسب ضرورت سے ملنے کے لیے گلینڈ پلیٹس کاٹتے ہیں۔ ہمیں اپنی ٹرے ختم ہونے کی تصویر بھیجیں اور ہم باکس کو بالکل سیدھ میں کر دیں گے۔

سوال: تصویر چینی زبان میں انتباہی لیبل دکھاتی ہے۔ کیا آپ انگریزی/عربی/ہسپانوی لیبل فراہم کر سکتے ہیں؟A: بالکل۔ ہم IEC 60417، ANSI Z535، یا کسی بھی زبان میں مکمل طور پر حسب ضرورت حفاظتی لیبل پرنٹ کرتے ہیں۔ ہم آپ کے لیے بغیر لیبل کے جہاز بھی بھیج سکتے ہیں۔

س: میری دیوار فلیٹ کنکریٹ کی نہیں ہے - یہ رینڈر کے ساتھ بلاک ورک ہے۔ کیا بڑھتے ہوئے لگز کام کریں گے؟A: ہاں۔ ہمارے slotted lugs ±15mm ایڈجسٹمنٹ کو ایڈجسٹ کرتے ہیں۔ ناہموار سطحوں کے لیے، ہم سپیسر شیمز یا بیک-ماؤنٹ فریم فراہم کر سکتے ہیں۔ ہمیں دیوار کی تصویر بھیجیں اور ہم درست کرنے کا صحیح طریقہ تجویز کریں گے۔

سوال: کیا آپ انکلوژر کو پہلے سے انسٹال کردہ اجزاء کے ساتھ فراہم کرتے ہیں؟A: ہاں - MCBs، RCDs، contactors، ٹرمینل بلاکس، بس بار۔ ہم ABB، Schneider، Chint، یا آپ کے مخصوص برانڈ کا ذریعہ بناتے ہیں۔ ہر آبادی والے پینل کو کھیپ سے پہلے فیکٹری-ٹیسٹ کیا جاتا ہے۔

سوال: اگر مجھے اپنے کلائنٹ کے برانڈ سے مماثل ایک غیر- رنگ کی ضرورت ہو تو کیا ہوگا؟A: 50 یونٹس سے کوئی بھی RAL رنگ۔ اس کے نیچے، ہم RAL 7035 (ہلکے سرمئی)، RAL 9005 (سیاہ)، اور RAL 9010 (سفید) کا ذخیرہ کرتے ہیں جس میں کوئی کم سے کم نہیں۔

ٹھیکیدار مقامی تقسیم کاروں پر QHECO کا انتخاب کیوں کرتے ہیں۔

عام تقسیم کار	QHECO ڈائریکٹ مینوفیکچرنگ
صرف اسٹاک سائز	کوئی بھی جہت، کوئی بھی کٹ آؤٹ، کوئی بھی رنگ
حسب ضرورت کے لیے 8-12 ہفتے کا لیڈ ٹائم	12-20 دن کی پیداوار، 5-8 دنوں میں نمونے
اجزاء کی تنصیب نہیں ہے۔	مکمل پینل اسمبلی اور جانچ
عام پیکیجنگ	پروجیکٹ-لیبل لگا ہوا، بارکوڈ-ٹریک کیا گیا، پیلیٹائزڈ
OEM کے لیے کم از کم 500 یونٹ	50 یونٹس سے پرائیویٹ لیبل؛ 1 یونٹ سے اپنی مرضی کے باکس
کوئی انجینئرنگ سپورٹ نہیں ہے۔	CAD ڈرائنگ، انسٹالیشن گائیڈنس، ویڈیو کال سپورٹ
